Aké špecifikácie sú dôležité pri výbere transformátora LAN?

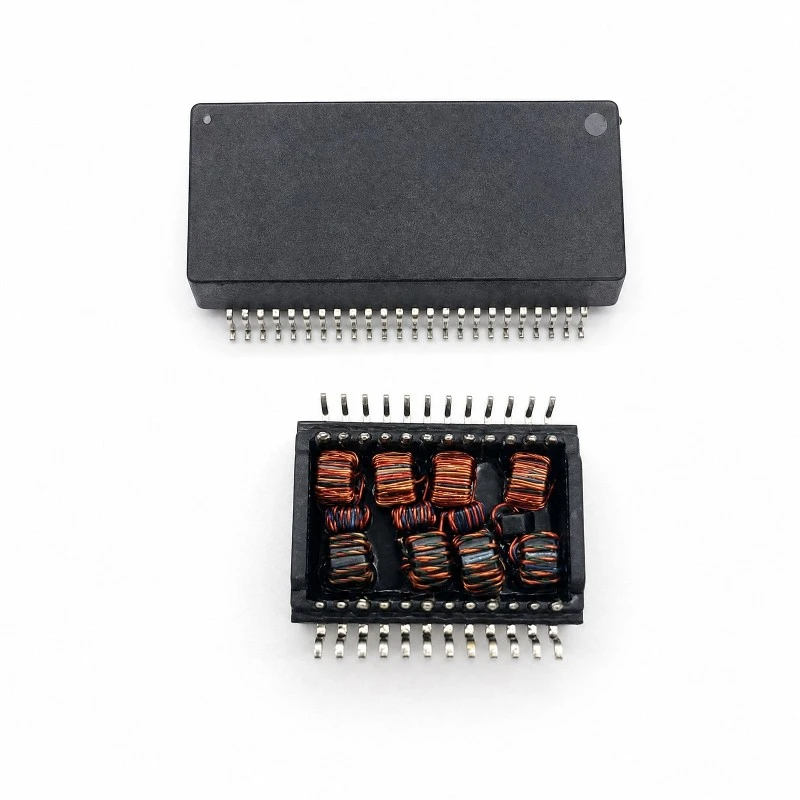

Výber správnehoLAN transformátorje nevyhnutný pre spoľahlivú ethernetovú komunikáciu. Či už navrhujete sieťový prepínač, router, priemyselné ethernetové zariadenie, IP kameru alebo PoE systém, transformátor musí zodpovedať požiadavkám ethernetového PHY a celkovej aplikácie.

Aké špecifikácie by ste teda mali zvážiť pri výbere transformátora LAN?



1. Rýchlosť a štandard Ethernet

Začnite identifikáciou štandardu Ethernet požadovaného vašou aplikáciou, ako napríklad:

• 10/100BASE-T
• 1000BASE-T (gigabitový Ethernet)
• 2,5 GBASE-T
• 5GBASE-T
• 10 GBASE-T

LAN transformátor navrhnutý pre 10/100BASE-T by sa nemal automaticky používať pre gigabitový alebo vysokorýchlostný Ethernet. Vždy si overte kompatibilitu s vašim údajovým listom PHY.

2. Pomer otáčok

Pomer závitov ovplyvňuje prenos signálu a prispôsobenie impedancie medzi PHY a Ethernet káblom.

Správny pomer závisí od ethernetového PHY a jeho referenčného návrhu. Použitie nevhodného pomeru závitov môže mať za následok stratu signálu, nesúlad impedancie alebo problémy s komunikáciou.



3. Indukčnosť otvoreného obvodu (OCL)

Indukčnosť otvoreného obvodu alebo OCL je dôležitou špecifikáciou pre ethernetové magnety. Ovplyvňuje výkon nízkofrekvenčného signálu a musí spĺňať požiadavky platného štandardu Ethernet.

Pri porovnávaní LAN transformátorov skontrolujteminimálna hodnota OCL a skúšobné podmienkynamiesto toho, aby ste sa pozerali len na typickú hodnotu.



4. Strata pri vložení a Strata pri návrate

Strata vloženiaudáva, koľko signálu sa stratí pri prechode cez transformátor. Nižšia strata vo všeobecnosti poskytuje lepší prenos signálu.

Návratová stratameria odraz signálu spôsobený nesúladom impedancie. Dobrý výkon pri strate návratnosti je obzvlášť dôležitý pre gigabitové a vysokorýchlostné ethernetové aplikácie.

Oba parametre by sa mali hodnotiť v rámci príslušného frekvenčného rozsahu.



5. Izolačné napätie

Elektrická izolácia je jednou z primárnych funkcií ethernetového transformátora.

Skontrolujte transformátor:

• Izolačné napätie
• Dielektrická pevnosť
• Izolačný odpor

Požadovaná úroveň izolácie závisí od aplikácie a platných bezpečnostných požiadaviek.



6. Kompatibilita DCR a PoE

DC odpor (DCR)predstavuje odpor vinutia transformátora. Nižší DCR môže pomôcť znížiť straty energie a tepla.

V prípade aplikácií PoE tiež overte:

• Možnosť jednosmerného prúdu
• Tepelný výkon
• Požiadavky na izoláciu
• Kompatibilita s požadovaným štandardom PoE

Štandardný LAN transformátor by sa nemal automaticky považovať za podporu PoE.



7. Výkon sýtiča v spoločnom režime

Niektoré LAN transformátory integrujú atlmivka so spoločným režimom (CMC)pomôcť znížiť šum bežného režimu a zlepšiť výkon EMI/EMC.

Ak má vaša aplikácia prísne požiadavky na EMC, skontrolujte charakteristiky CMC a zoslabenie transformátora v bežnom režime.



8. Package, Footprint a Pinout

Elektrická kompatibilita je len časťou výberového procesu. Transformátor musí tiež zodpovedať vášmu dizajnu PCB.

Skontrolujte:

• Rozmery balenia
• Stopa PCB
• Konfigurácia pinov
• Výška komponentu
• SMD alebo priechodná konštrukcia

Pred rozložením dosky plošných spojov vždy porovnajte vývod transformátora s referenčným návrhom PHY.



9. Prevádzková teplota

Pre priemyselné a vonkajšie aplikácie je prevádzková teplota obzvlášť dôležitá.

Uistite sa, žeLAN transformátordokáže udržať požadovaný elektrický výkon v rámci očakávaného teplotného rozsahu.

Kontrolný zoznam pre výber LAN transformátora

Špecifikácia	Kľúčová úvaha
Štandard Ethernet	10/100, 1000BASE-T, 2,5G, 5G atď.
Pomer otáčok	Priraďte PHY
OCL	Skontrolujte minimálnu hodnotu a skúšobné podmienky
Strata vloženia	Minimalizujte útlm signálu
Návratová strata	Zabezpečte dobré impedančné prispôsobenie
Izolácia	Spĺňať požiadavky na bezpečnosť systému
DCR	Zvážte stratu energie a teplo
CMC	Vyhodnoťte požiadavky EMI/EMC
PoE	Overte aktuálnu a PoE kompatibilitu
Balíček	Prispôsobte priestor a pôdorys dosky plošných spojov
Pinout	Zodpovedajte referenčnému dizajnu PHY
Teplota	Spĺňať požiadavky aplikácie

Záverečné myšlienky

Výber LAN transformátora vyžaduje viac než len prispôsobenie rýchlosti Ethernetu. Inžinieri by mali zvážiťpomer otáčok, OCL, vložný úbytok, vratný úbytok, izolačné napätie, DCR, výkon CMC, kompatibilita s PoE, teplotné hodnotenie, obal a pinout.



Najlepším prístupom je vyhodnotiť LAN transformátor spolu s Ethernet PHY a kompletným návrhom rozhrania. Pre OEM a veľkoobjemové projekty, výber skúsenéhoVýrobca transformátora LAN alebo dodávateľ magnetických zariadení Ethernetmôže tiež pomôcť zabezpečiť výkon, kvalitu, prispôsobenie a dlhodobú stabilitu dodávok.

Potrebujete pomoc s výberom správneho LAN transformátora? Kontaktujte náš technický tím, aby ste prediskutovali vašu ethernetovú aplikáciu a požiadavky.
