Ako zapojiť transformátor a elektromer?

Transformátor je spojovacím prvkom medzi primárnym systémom a sekundárnym systémom v obvode striedavého prúdu. Princíp jeho fungovania je v zásade rovnaký ako princíp transformátora. Transformátor obsahuje potenciálny transformátor (PT) a prúdový transformátor (CT).

Úloha transformátora: Je to zníženie striedavého napätia a veľkého prúdu na hodnotu, ktorú je možné merať priamo meradlom, čo je vhodné pre priame meranie meradla, a súčasne poskytuje napájanie pre ochranu relé a automatické zariadenia.

Transformátor pre energetický systém je špeciálny transformátor, ktorý prenáša informácie o vysokom napätí a veľkom prúde napájacej siete na sekundárnu stranu nízkeho a malého prúdu pre meranie, meranie, ochranu relé a automatické zariadenie. Je to primárny systém a sekundárny systém. Primárne vinutie je pripojené k elektrickej sieti a sekundárne vinutie je spojené s meracími prístrojmi a ochrannými zariadeniami.

Vzájomný induktor môže merať napätie, prúd a elektrickú energiu primárneho systému v spojení s meracími prístrojmi a meracími prístrojmi; v spojení s ochranou relé a automatickými zariadeniami môže vytvárať elektrickú ochranu a automatické riadenie rôznych porúch v elektrickej sieti.

Výkon transformátorov priamo ovplyvňuje presnosť merania a merania energetického systému a spoľahlivosť ochranných reléových zariadení.

Tri spôsoby zapojenia transformátora napätia:

(1) Metóda pripojenia Vv: široko používaná na izoláciu neutrálneho bodu

Systém alebo vysokonapäťový trojfázový systém s napätím 35 KV a nižšie uzemnený cievkou na potlačenie oblúka, najmä trojfázový systém s napätím 10 KV, zapojenie vychádza z trojuholníkového zapojenia, ale port&"port GG"; nie je uzavretý, nazýva sa pripojenie Vv, táto metóda zapojenia ho môže ušetriť. Napäťový transformátor môže vyhovovať požiadavkám na trojfázové meranie aktívnej a jalovej energie, ale nemožno ho použiť na meranie fázového napätia a nemožno ho pripojiť k voltmetru, ktorý monitoruje izolačný stav systému.

(2) Metóda zapojenia Y, yn: používajte hlavne trojžilový trojfázový transformátor napätia, ktorý sa väčšinou používa v nízkoprúdových uzemňovacích vysokonapäťových trojfázových systémoch. Nulový vodič na sekundárnej strane vedie k uzemneniu. Toto zapojenie má zabrániť jednofázovému uzemneniu na strane vysokého napätia. Porucha, neutrálny bod na strane vysokého napätia nesmie byť uzemnený, takže napätie na zem nemožno merať. Ďalšie informácie nájdete na adrese: Sieť prenosových a distribučných zariadení

(3) Režim zapojenia YN, yn: väčšinou sa používa v uzemňovacích systémoch s veľkým prúdom.

(4) YN, yn, urobte režim zapojenia: tiež známy ako zapojenie otvoreného trojuholníka. Za normálnej prevádzky je napätie na výstupnom konci otvorenej delty nulové. Ak je jedna fáza systému uzemnená, ďalšie dva výstupy končia. Výstupné napätie je 3-násobok sekundárneho napätia zvyškového napäťového vinutia každej fázy, čo je vhodné pre nastavenie napätia monitorovacieho napäťového relé izolácie striedavého prúdu, ale toto zapojenie metóda sa nepoužíva v systéme 10KV a nižšom. Poďme sa&# 39 pozrieť na&„Princípový diagram a schéma zapojenia transformátora napätia a merača elektrickej energie."

1. Spôsob pripojenia napäťového transformátora

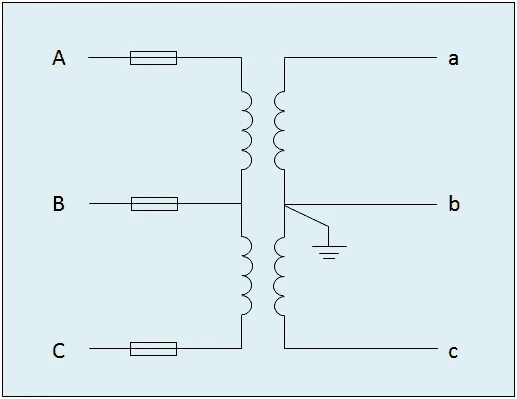

Schéma princípu pripojenia V / V

3D schematický diagram zapojenia V / V

2. Medziročné pripojenie napäťového transformátora

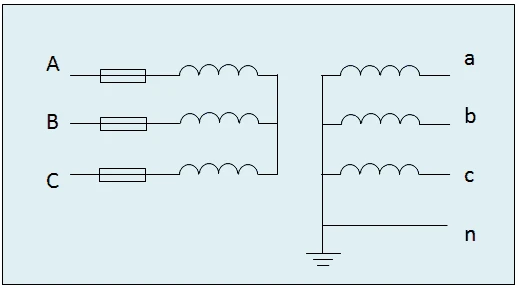

Schéma princípu Y / Y pripojenia

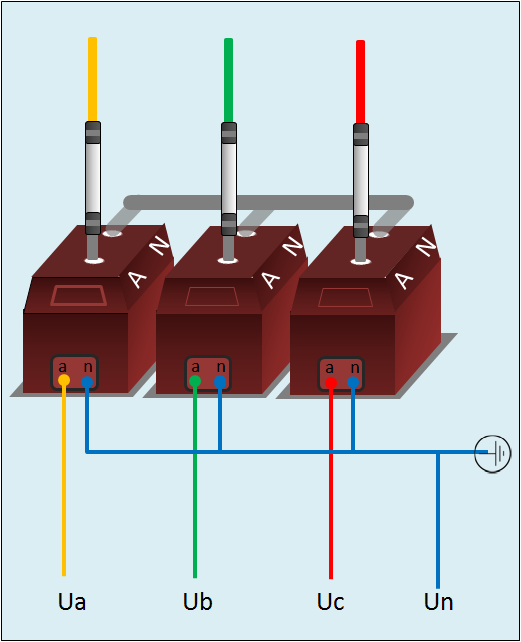

3D schematický diagram prepojenia Y / Y

3. Neúplné hviezdicové pripojenie prúdového transformátora

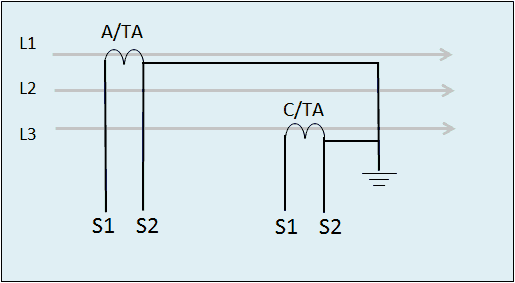

Schematický diagram neúplného hviezdicového zapojenia prúdového transformátora

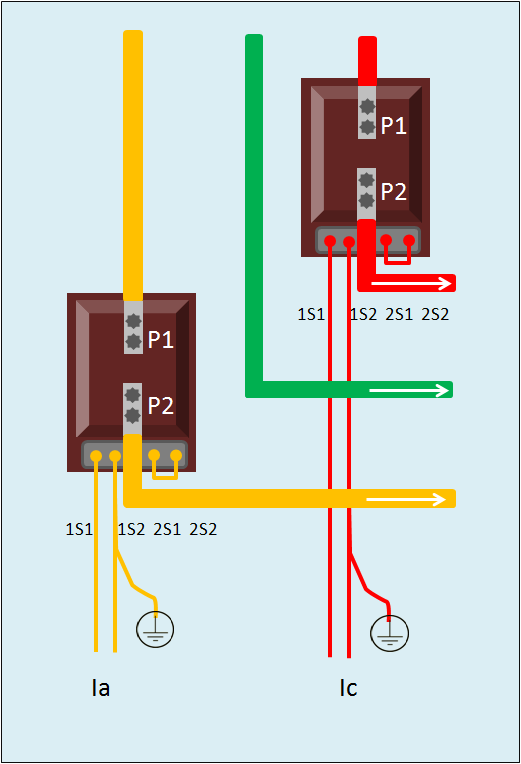

3D schematický diagram neúplného hviezdicového zapojenia prúdového transformátora

Štyri, hviezdicové pripojenie prúdového transformátora

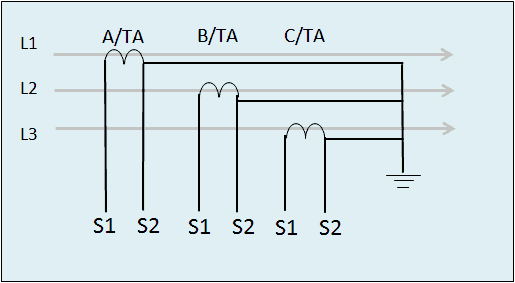

Schematický diagram zapojenia do hviezdy (použiteľné nad 10 kV)

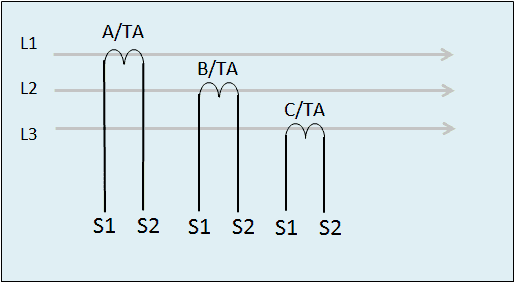

Schéma zapojenia do hviezdy (platí pre 400 V)

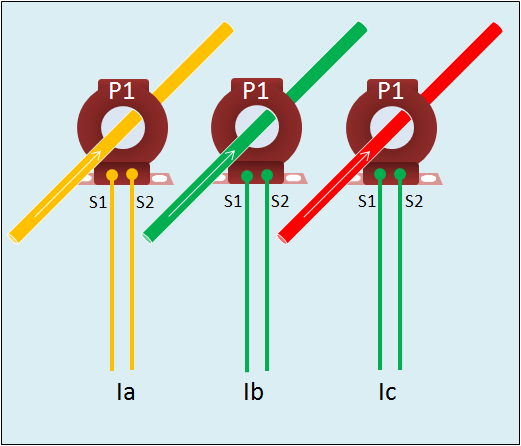

3D schematický diagram zapojenia hviezdy (400 V)

V. Schéma zapojenia elektromeru

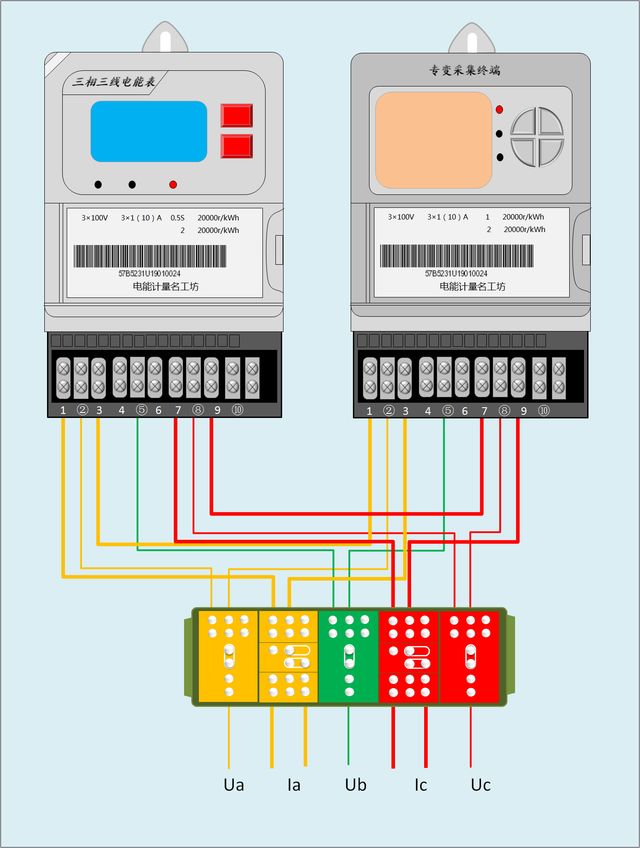

Schéma zapojenia trojfázového trojvodičového kombinovaného elektromera

(3 * 100 V elektromer + 3 * 100 V špeciálny terminál zberu transformátora)

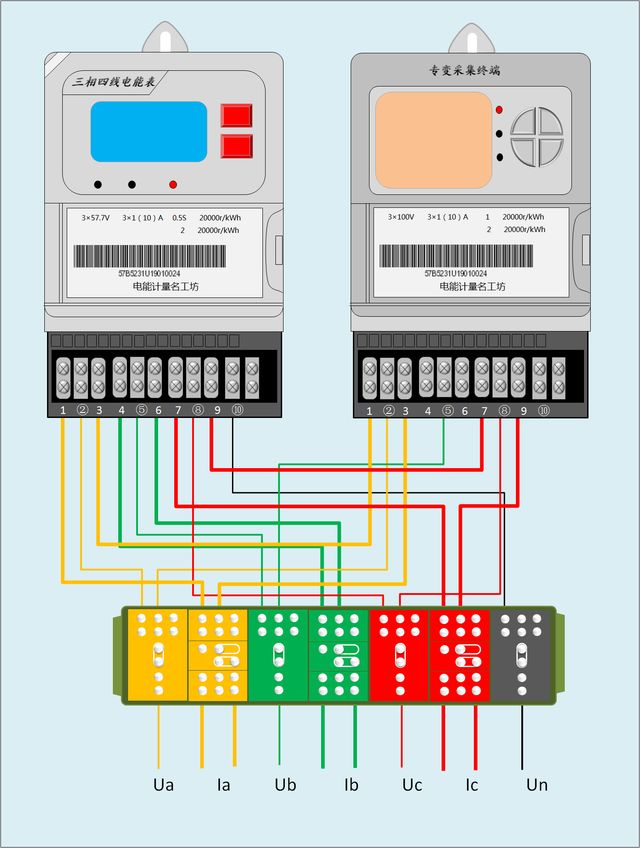

Schéma zapojenia trojfázového štvorvodičového kombinovaného elektromeru

(3 * 57,7 V elektromer + 3 * 100 V špeciálny terminál zberu transformátora)

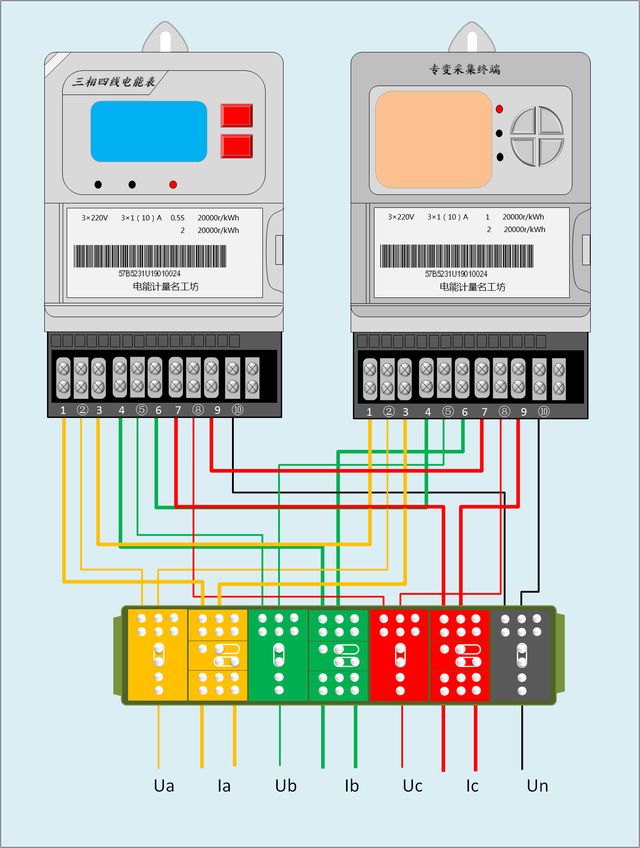

Schéma zapojenia trojfázového štvorvodičového kombinovaného elektromeru

(3 * 220 V elektromer + 3 * 220 V špeciálny terminál pre zber transformátorov)

špeciálne pokyny

400 V prúdový transformátor nemusí byť uzemnený a musí byť uzemnený nepolárny koniec prúdového transformátora 10 kV a viac. V procese zapojenia sa dôrazne odporúča použiť samostatné fázové uzemnenie a prúdová slučka a napäťová slučka sú uzemnené osobitne.
