Fullstar Electronics je popredným výrobcom a dodávateľom transformátorov prúdového snímania do plošných spojov v Číne, ktorý poskytuje kvalitné a štandardné zákazníkom{0}}vyrábané elektronické a pasívne súčiastky s transformátormi prúdu a ich riešeniami. Vitajte vo veľkoobchode s elektronikou pcb prúdový transformátor z našej továrne.

Transformátor snímania prúdu PCB je elektronická súčiastka špeciálne navrhnutá na montáž dosky plošných spojov. Jeho primárnou funkciou jemerať striedavý prúd s vysokou presnosťou -bezkontaktným spôsobom. Proporcionálne konvertuje väčší striedavý prúd pretekajúci vodičom na menší prúdový signál, ktorý je pre nasledujúce obvody ľahko monitorovateľný a riadený.

Jednoducho povedané, jeho hlavnou úlohou je„monitorovať“ prúd bez toho, aby spotreboval takmer akúkoľvek energiu.

SHAANXI FULLSTAR ELECTRONICS CO.,LTD sa špecializuje na elektroniku a magnetické komponenty.
Hlavnými produktmi sú: vysoko{0}}precízny transformátor snímania prúdu, vysokofrekvenčný transformátor prúdu PCB{1}}, vysokofrekvenčný transformátor snímania prúdu SMD, transformátor prúdu s nulovou fázou, toroidný transformátor prúdu, transformátor prúdu s deleným-jadrovým jadrom atď.,

Naša továreň má 30-ročné skúsenosti v oblasti elektroniky a ročný objem je nad 200 000 000 kusov. Sme spoločnosť s certifikátom ISO9001:2015.

✨ Hlavné výhody a funkcie

V porovnaní s inými metódami snímania prúdu (ako je použitie bočného odporu), prúdové transformátory PCB ponúkajú niekoľko odlišných výhod:

Extrémne nízka strata pri vložení: Pri meraní prúdu sa nespoliehajú na vytváranie poklesu napätia, takže spotrebujú zanedbateľnú energiu. Vďaka tomu sú ideálne pre vysokoúčinné{1}}aplikácie, najmä tie, ktoré zahŕňajú veľké prúdy.

Vlastná elektrická izolácia: Neexistuje žiadne priame elektrické spojenie medzi primárnou (napájacia strana) a sekundárnou (riadiaca/meracia strana). To účinne chráni citlivé nízkonapäťové riadiace obvody pred vysokonapäťovými-prechodovými javmi, čím sa zvyšuje bezpečnosť systému.

Vynikajúca presnosť: Starostlivým výberom pomeru závitov a záťažového odporu možno dosiahnuť vysoký stupeň presnosti merania.

Ľahko nastaviteľný signál: Možnosť škálovať prúdový signál jednoduchou zmenou záťažového odporu ponúka veľkú flexibilitu dizajnu.

Vhodné pre vysokofrekvenčné-aplikácie: Sú obzvlášť šikovné na meranie vysokofrekvenčných striedavých alebo impulzných prúdov v spínaných zdrojoch napájania, zvyčajne v rozsahu od desiatok kHz do viac ako 1 MHz.

Samozrejme, je potrebné zvážiť niekoľko obmedzení:

Primárne pre meranie AC: Štandardné modely nedokážu merať čistý jednosmerný prúd.

Zaberá miesto na PCB: Sú fyzicky väčšie v porovnaní s malými komponentmi, ako sú skratové odpory.

Relatívne vyššie náklady: Vo všeobecnosti sú drahšie ako samostatné komponenty, ako sú odpory.

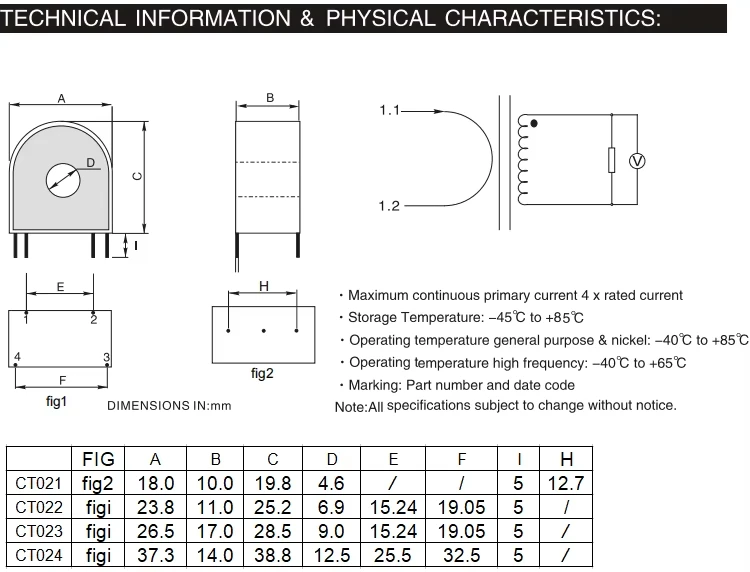

Prispôsobte rôzne špecifikácie a parametre
