Svorka na prúdových transformátoroch

Fullstar Electronics je popredným výrobcom a dodávateľom svoriek prúdových transformátorov v Číne, ktorý poskytuje kvalitné a štandardné zákaznícke-svorky elektronických a pasívnych komponentov na prúdových transformátoroch a riešeniach. Vitajte vo veľkoobchodnej svorke elektroniky na prúdových transformátoroch z našej továrne.

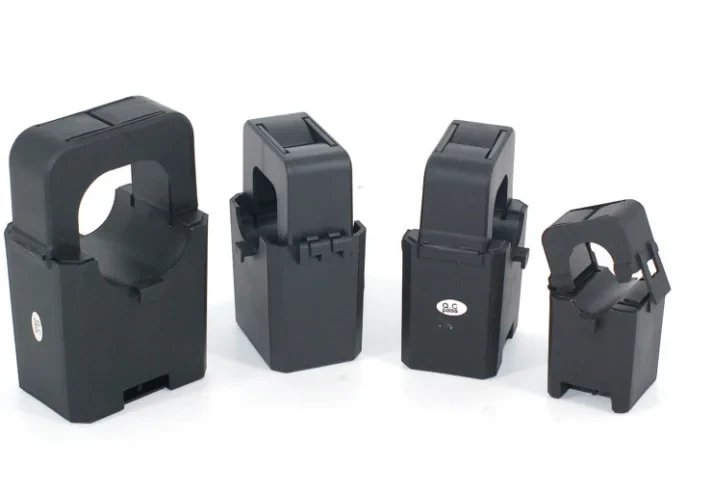

Prúdové transformátory Clamp On, tiež známe ako transformátory s deleným{0}}jadrom alebo otvárateľné prúdové transformátory, sú presné elektrické snímacie zariadenia určené nabez{0}}dotykové meranie striedavého prúdu bez potreby odpojenia obvodu. Ich hlavná výhoda spočíva v schopnosti rýchleho upnutia na vodiče, čo umožňuje bezpečné, efektívne a vysoko presné{1}}získanie prúdového signálu. Sú široko používané v monitorovaní napájania, správe energie, priemyselnej automatizácii a inteligentnom meraní.

Základná štruktúra a pracovný princíp

Tento produkt využíva aotvárateľná štruktúra magnetického obvodu, ktorý sa skladá z vysoko presného železného jadra{0} a sekundárneho vinutia. Keď vodič prechádza cez čeľusť svorky, striedavý prúd vo vodiči generuje striedavé magnetické pole v železnom jadre. Sekundárne vinutie indukuje proporcionálny malý prúdový alebo napäťový signál pre zadný-merací prístroj alebo systém zberu údajov. Tento dizajn eliminuje ťažkopádnu prevádzku tradičných transformátorov, ktoré je potrebné zapájať sériovo do obvodu, čím sa výrazne zvyšuje účinnosť a bezpečnosť nasadenia na mieste-.

Kľúčové vlastnosti produktu

• Rozdelený-základný dizajn, jednoduchá inštalácia: Nie je potrebné prerušiť hlavný obvod; jednoducho upnite vodič do čeľuste na dokončenie merania. Je vhodný najmä na rekonštrukciu a kontrolu existujúcich elektroinštalácií.
• Vysoká presnosť a linearita: Použitie vysokokvalitných-jadier z permalloy alebo kremíkovej ocele v kombinácii s procesmi presného navíjania zaisťuje vynikajúci lineárny výstup a nízku fázovú chybu v širokom rozsahu merania.
• Silná-schopnosť proti rušeniu: Vstavaná-tieniaca štruktúra účinne potláča rušenie vonkajšieho magnetického poľa a zaisťuje stabilitu merania v zložitých elektromagnetických prostrediach.
• K dispozícii viacero špecifikácií: Podporuje rôzne veľkosti otvorov (napr. φ36 mm, φ50 mm atď.) a prúdové pomery (napr. 600A/5A, 1000A/5A, atď.), aby vyhovovali rôznym priemerom káblov a požiadavkám na zaťaženie.
• Bezpečné a spoľahlivé: Úplne uzavretý dizajn krytu s dobrým izolačným výkonom a hodnotením mechanickej ochrany, v súlade s medzinárodnými bezpečnostnými normami, ako sú IEC a CE.

Typické aplikačné scenáre

• Inteligentné siete a systémy energetického manažmentu: Používa sa na monitorovanie prúdu-v reálnom čase v rozvodných skriniach a elektromeroch.
• Monitorovanie stavu priemyselných zariadení: Vykonávanie analýzy prevádzkového prúdu na motoroch, meničoch, UPS a iných zariadeniach.
• Energetické audity budov: Povolenie pod-merania a optimalizácie{1}}úspory energie pri spárovaní so zapisovačmi údajov.
• Vedecký výskum a vyučovacie experimenty: Slúži ako štandardný snímač prúdu v laboratóriách na simuláciu a testovanie energetických systémov.

Sprievodca výberom a referencia technických parametrov

Pri výbere Clamp On Current Transformers sa odporúča zamerať sa na nasledujúce kľúčové parametre:

• Menovitý primárny prúd: Vyberte si vhodný rozsah na základe aktuálneho zaťažovacieho prúdu, aby ste predišli preťaženiu alebo zníženiu presnosti.
• Typ sekundárneho výstupu: Bežné výstupy zahŕňajú 5A, 1A, 333mV a 4-20mA, ktoré musia zodpovedať vstupnému rozhraniu koncového nástroja.
• Trieda presnosti: Všeobecne klasifikované ako trieda 0,5 alebo trieda 1. Pre vysoko presné aplikácie sa odporúča trieda 0,5 alebo vyššia.
• Prevádzkový frekvenčný rozsah: Štandardné modely sú vhodné pre výkonové frekvencie 50 Hz/60 Hz, pričom niektoré modely je možné rozšíriť na 400 Hz alebo ešte vyššie.
• Okolitá teplota a vlhkosť: Uistite sa, že sa produkt dokáže prispôsobiť- podmienkam na mieste, ako je vysoká teplota, vysoká vlhkosť alebo vonkajšia inštalácia.

Prečo si vybrať našu svorku na prúdových transformátoroch?

Produkty, ktoré poskytujeme, spĺňajú nielen základné potreby merania, ale aj zdôrazňujúdlhodobú{0}}stabilitu, služby prispôsobenia a globálne dodržiavanie pravidiel. Všetky produkty prechádzajú prísnymi testami starnutia a kalibráciou, aby sa zabezpečila konzistencia 出厂 (konzistencia pri opustení továrne). Podporujeme tiež prispôsobenie OEM/ODM vrátane špeciálnych otvorov, výstupných signálov, farieb krytu atď., čím pomáhame zákazníkom vytvárať diferencované riešenia.

Či už ide o nové projekty alebo modernizáciu starších systémov, Clamp On Current Transformers sú ideálnou voľbou na zlepšenie účinnosti merania a zaistenie bezpečnosti systému. Kontaktujte nás teraz a získajte exkluzívne technické riešenia a vzorovú podporu!

Populárne Tagy: svorka na prúdové transformátory, Čína, výrobca, dodávateľ, továreň, veľkoobchod, cena, na predaj, elektronické súčiastky, pasívne súčiastky, zákazník-vyrobené, štandardné
